手动棒阀/电液动棒阀/气动棒阀

时间:[2018-12-16] 发布: 浏览:次

手动棒阀/电液动棒阀/气动棒阀


棒条阀概述:

    棒条阀有单层、双层、手动、气动、电液动,手动单层棒条阀,双层电液动棒条阀。

棒条阀的用途:

    单层棒条阀,双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制。

棒条阀的结构特点:

    LB棒条阀结构简单、易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点。由于该阀采用单根棒条操作,因而操作方便、灵活、整体结构为优质型钢焊接,刚性好、不变型、使用寿命长,无需维修,是中小型晶状、块状物料控制的理想设备。

棒条阀的工作原理:

    适用介质:50mm以下颗粒物料适用温度:≤300℃棒条闸门结构简单,易操作,无卡阻,能随时调整通过物粒的大小(经调整能通过>50mm物料)。本闸门采用优质型钢焊接,刚性强、使用寿命长、基本无维修量,是中小型晶状、块状物料控制的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制。

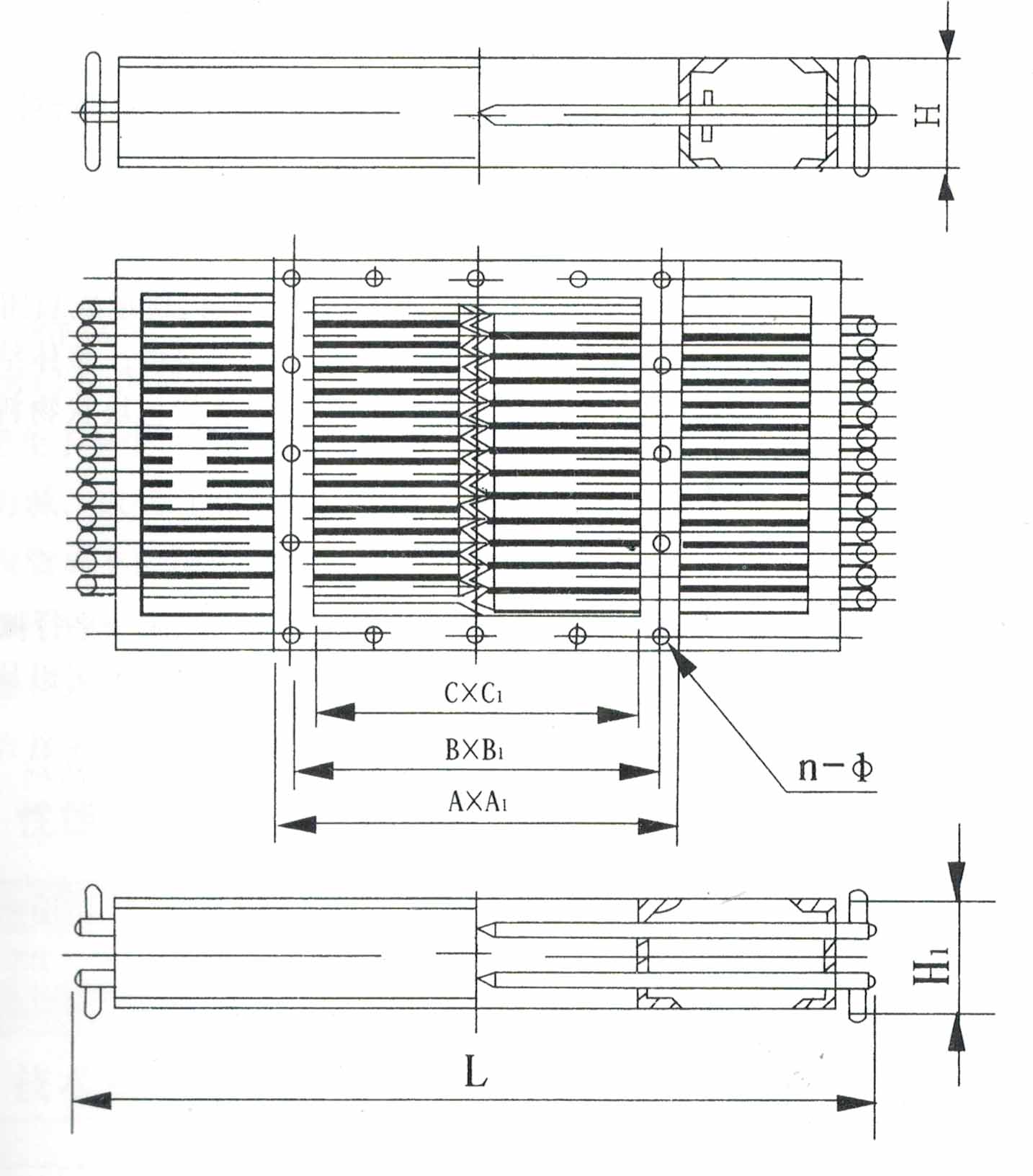

LB型棒条阀外形示意图


LB型棒条阀主要外型尺寸


规格
A×A1
B×B1
C×C1
L
H
H1
n-Φ
重量kg
300×300
390×390
350×350
300×300
800
120
140
8-Φ14
173
400×400
490×490
450×450
400×400
1000
120
140
12-Φ14
256
500×500
610×610
560×560
500×500
1200
140
160
16-Φ18
385
600×600
710×710
660×660
600×600
1400
140
160
16-Φ18
550
700×700
820×820
770×770
700×700
1600
160
180
20-Φ18
790
800×800
920×920
870×870
800×800
1800
160
180
20-Φ18
892
900×900
1030×1030
972×972
900×900
2000
160
180
24-Φ23
1077
1000×1000
1130×1130
1068×1068
1000×1000
2200
160
180
24-Φ23
1338
1100×1100
1240×1240
1183×1183
1100×1100
2500
180
200
28-Φ23
1671
1200×1200
1340×1340
1280×1280
1200×1200
2700
180
200
32-Φ23
2089
